みなさんこんにちはMASKAI Lifeです
今回は以前、取り付けたLEDスカッフプレートの電源をフットイルミではなくドア連動にしていきたいと思います

FullSizeRender

まずはドアを開けた時にルームランプが光ると思うのですがその、電源を探していきます

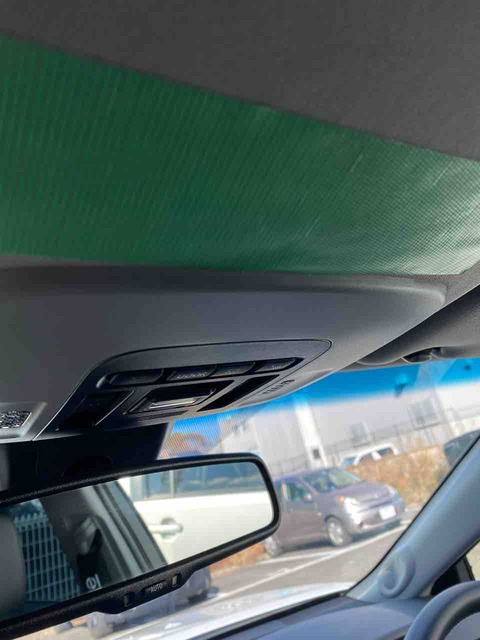

Fr側に養生テープを貼って内装剥がしを使って外します

6312DA1F-D614-48B8-B7FA-1A33884540EB

Fr側から外そうと思ったのですがバックミラーが邪魔だったのでRr側から外したいと思います

86A5415D-D222-4E3E-9C68-00BE36E782A2

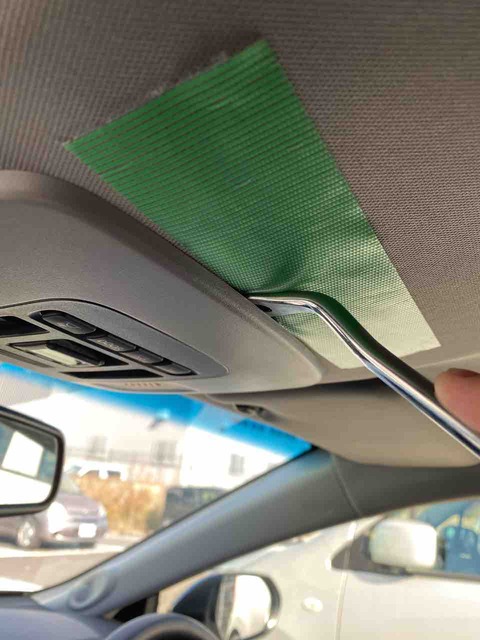

内装剥がしを入れて外します

28CC8E9F-85D2-4EBF-8BB7-395BE63400CC

ただ、カムリは後ろ側から爪を引っ掛けて止まっているので外れませんでした
壊す前に気がついてよかったです
横からやれば簡単に外れました
車種のよると思うのでみなさん気をつけてください

ルームランプが外れたら常時電源を取ります
今回は助手席側にあるヒューズボックスから常時電源を取ります

まずはスカッフのカバーを外します
これは爪で止まっているだけなので簡単に外れます

882018BF-1D25-4DD2-A7D1-82C5F98B525A

次に前側のカバーを外します

A6BF163D-04EC-454F-89C3-073264A68CB9

奥にプラスティックのナットが止まっているので外します
これは手で簡単に回るので特に工具は必要ないです

3BC38C8C-C80B-4876-AF60-D4759B9E9C0E

外れたら手前に引っ張るとカバーが取れます
そうすると上側にヒューズボックスが見えます

2F0DB623-DB2B-43B4-9265-EFCDD8D7D8CA

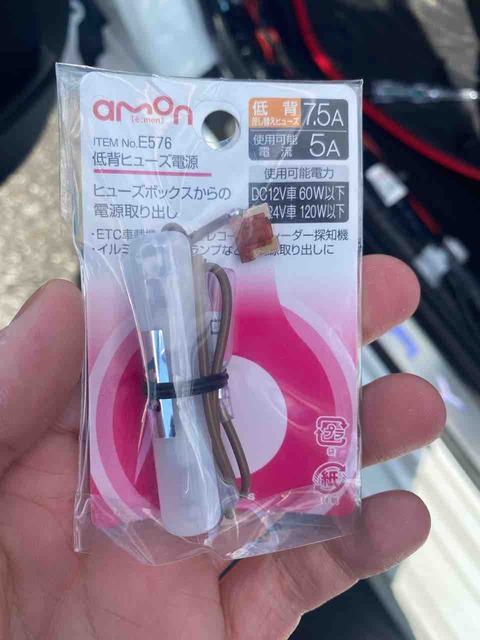

7.5Aのところが常時電源でしたのでエーモンの底背の電源取り出しヒューズを使います

455AEC7F-F2DC-4B2B-8C85-68CD09FDFCC0

テスターを使うと右側に電気がきていたので右側から配線が出るように取り付けます

ACD8C7E5-1E94-43E7-85E0-4C0D98556FAA

今回はDOMEから電源を取ります

FullSizeRender

ここからが重要です
先ほど取り出した電源にテスターを繋ぎます

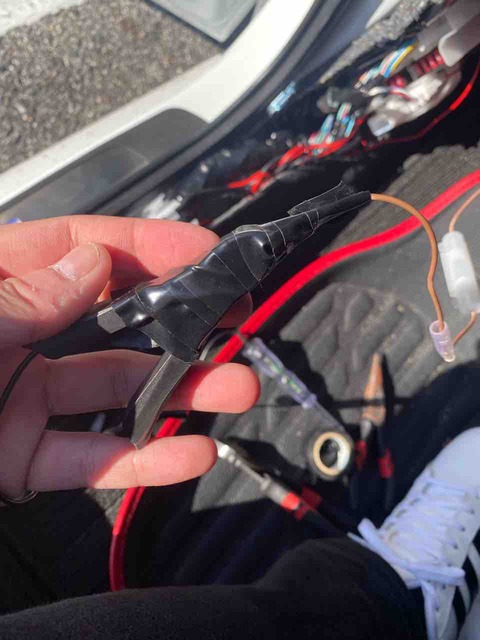

そして完全に絶縁テープでぐるぐる巻きにします
ここで金属が車両に接触してしまうとショートしてしまいます
なのでここは絶対に金属が出ないようにします

D042136C-B5A2-43BB-8AF5-ED9B19F19E97

ではルームランプの連動線を探していきます
ドアを閉めてルームランプが消えたことを確認して、テスターをカプラーに差し込みます
その後、再度ドアを開けてテスターが光る線を探します
そして、ドアを閉めてルームランプを同じようにテスターが反応する線を一本一本探していきます

その結果、私のカムリWSはこの線がルームランプの連動線でした
グレードや装備などで変わっている可能性があるのであくまでも、参考程度でお願いします

FullSizeRender

連動線がわかったら、配線を通していきます
電源の取り出しはエレクトロタップで取りました

77CE9244-4A91-47DA-B5FC-7683DCA928E4

あとはAピラーからヒューズボックスまで配線を持っていきます
スカッフプレートの+を常時電源に

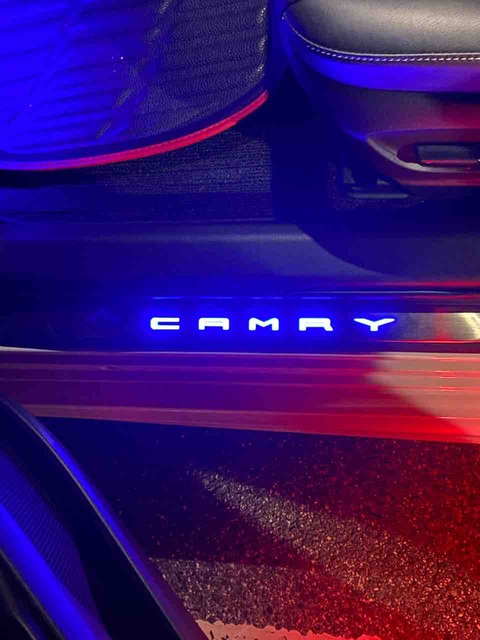

         −をルームランプに接続すればドアを開けてルームランプが点灯するとスカッフプレートが点灯します
これでフットイルミがついていてもスカッフプレートが光らないので気にならなくなりました
走行中は気にならないのですがここは個人的なこだわりですかね

このパーツを付けている人は多くいらっしゃいますが中々、ルームランプ連動で取っている人はいないと思います

0A3620FC-E9C6-48D9-8993-E292E0A79206

これで作業は終了です

そしてここで悲報です
Aピラーを外すときに短いペンチで頑張っていたのですがその時に工具を落としてしまい傷がついてしまいました
ショックです
次からはきちんと滑り止めのついた手袋をつけるか、周辺にクッションを引きます
みなさんもDIYで作業するときはお気をつけてください

41D3AC3D-6246-4DC8-90A6-78989F62B803


それではまた次の記事でバイバイ
